ডাবল-বিম সিন্টারিং ট্রলি

ইউয়েক্সিনের এই উচ্চ-শক্তির ডাবল-বিম সিন্টারিং ট্রলিটি ইস্পাত সিন্টারিং উত্পাদন লাইনের জন্য একটি মূল লোড বহনকারী সরঞ্জাম।  এটি "ডাবল-বিম লোড-বেয়ারিং স্ট্রাকচার + পরিধান-প্রতিরোধী গ্রেট বার + নমনীয় সিলিং" এর একটি সমন্বিত নকশা গ্রহণ করে বড় আকারের সিন্টারিং মেশিন অপারেটিং অবস্থার জন্য ইউয়েক্সিন মেশিনারি ম্যানুফ্যাকচারিং কোং লিমিটেড দ্বারা স্বাধীনভাবে তৈরি করা হয়েছিল। এটি 1000-1300℃ উচ্চ তাপমাত্রায় লোহা আকরিক পাউডারের মতো sintering কাঁচামালের ক্রমাগত sintering এবং বহন করতে পারে। এটি উচ্চ লোড-ভারবহন শক্তি এবং কম উপাদান ফুটো হার বৈশিষ্ট্য. ঐতিহ্যগত একক-বিম ট্রলির সাথে তুলনা করে, এর কাঠামোগত অনমনীয়তা 45% বৃদ্ধি পেয়েছে এবং এর পরিষেবা জীবন 60% দ্বারা প্রসারিত হয়েছে, এটি ইস্পাত প্ল্যান্ট সিন্টারিং ওয়ার্কশপে দক্ষ এবং শক্তি-সাশ্রয়ী উত্পাদন অর্জনের জন্য একটি মূল সরঞ্জাম হিসাবে পরিণত হয়েছে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

পণ্য বৈশিষ্ট্য

উচ্চ-শক্তির ডাবল-বিম কাঠামো: ডাবল-বিম সিন্টারিং ট্রলি ফ্রেমটি একটি Q690 উচ্চ-শক্তির ইস্পাত ডাবল-বিম ঢালাই কাঠামো গ্রহণ করে এবং 1200MPa পর্যন্ত নমন শক্তি সহ ওয়েল্ডিং স্ট্রেস দূর করতে সামগ্রিক বার্ধক্য চিকিত্সার মধ্য দিয়ে যায়; ক্রসবিম এবং অনুদৈর্ঘ্য বিমগুলি একটি মর্টাইজ এবং টেনন জয়েন্ট ব্যবহার করে সংযুক্ত করা হয়, স্টিফেনার দিয়ে শক্তিশালী করা হয়, ভারী লোড এবং উচ্চ-তাপমাত্রার অবস্থার অধীনে কোনও বিকৃতি নিশ্চিত না করে এবং মসৃণ এবং বাধাবিহীন ট্রলি পরিচালনা নিশ্চিত করে।

চমৎকার পরিধান-প্রতিরোধী ঝাঁঝরি বার এবং স্রাব কর্মক্ষমতা: ঝাঁঝরি বারগুলি ZG35Cr24Ni7SiN তাপ-প্রতিরোধী এবং পরিধান-প্রতিরোধী ইস্পাত থেকে ঢালাই করা হয়, এবং পৃষ্ঠটি অ্যালুমিনাইজিং দিয়ে চিকিত্সা করা হয়, উচ্চ-তাপমাত্রা পরিধান প্রতিরোধের 50% বৃদ্ধি করে; ঝাঁঝরি বারগুলি 35% এর বেশি বায়ুচলাচল এলাকা সহ একটি স্তম্ভিত বিন্যাস নকশা গ্রহণ করে, ইউনিফর্ম সিন্টারিং নিশ্চিত করে এবং উপাদানের ফুটো হ্রাস করে, একটি ফুটো হার 0.5% এর মধ্যে নিয়ন্ত্রিত হয়।

চমৎকার সিলিং পারফরম্যান্স: ট্রলিগুলির মধ্যে একটি "ইলাস্টিক প্লেট + গ্রাফাইট" যৌগিক সিলিং কাঠামো ব্যবহার করা হয়, এবং ট্রলি এবং ট্র্যাকের মধ্যে একটি সাইড সিলিং ডিভাইস সজ্জিত করা হয়, যা কার্যকরভাবে সিন্টারিং ফ্লু গ্যাসকে ফুটো থেকে বিচ্ছিন্ন করে এবং শক্তি খরচ হ্রাস করে; সিলিং উপাদানগুলি উচ্চ-তাপমাত্রা প্রতিরোধী স্থিতিস্থাপক পদার্থ দিয়ে তৈরি, 8000 ঘন্টার বেশি পরিষেবা জীবন সহ, ঘন ঘন প্রতিস্থাপনের খরচ হ্রাস করে। কম অপারেটিং এবং রক্ষণাবেক্ষণের খরচ: ডাবল-বিম সিন্টারিং ট্রলির চাকাগুলি 42CrMo অ্যালয় ইস্পাত থেকে নকল করা হয়েছে, যার উপরিভাগের কঠোরতা HRC58-62 নিভে যাওয়ার পরে।  আমদানি করা উচ্চ-তাপমাত্রা প্রতিরোধী বিয়ারিংয়ের সাথে মিলিত, ব্যর্থতার হার 80% হ্রাস পেয়েছে; গ্রেট বারগুলিতে একটি দ্রুত-রিলিজ ইনস্টলেশন নকশা রয়েছে, প্রতিস্থাপনের দক্ষতা 70% বৃদ্ধি করে এবং ট্রলি প্রতি বার্ষিক রক্ষণাবেক্ষণ খরচ 40% হ্রাস করে।

আবেদন

ডাবল-বিম সিন্টারিং ট্রলি ব্যাপকভাবে ইস্পাত এবং ধাতব শিল্পে sintering উত্পাদন লাইন ব্যবহার করা হয়, 180㎡ থেকে 600㎡ পর্যন্ত sintering মেশিনের বিভিন্ন স্পেসিফিকেশনের জন্য উপযুক্ত, বহন, পরিবহণ, এবং sintering এর কাজগুলি গ্রহণ করে, যেমন ironuel মিশ্রিত উপাদান এবং fxlore.  বিশেষত, এটি উপাদান বিতরণ এলাকা, ইগনিশন এলাকা, উচ্চ-তাপমাত্রা সিন্টারিং এলাকা এবং সিন্টারিং মেশিনের শীতল এলাকায় প্রয়োগ করা হয়। এটি অ্যাসিডিক এবং ক্ষারীয় প্রক্রিয়া সহ বিভিন্ন সিন্টারিং প্রক্রিয়াগুলির সাথে অভিযোজিত, এবং বিশেষত উচ্চ-তীব্রতা, বৃহৎ ইস্পাত উদ্যোগগুলির ক্রমাগত সিন্টারিং উত্পাদনের প্রয়োজনের জন্য উপযুক্ত, গুণমান, শক্তি দক্ষতা এবং সিন্টারযুক্ত আকরিকের ব্যয় হ্রাসের জন্য মূল সরঞ্জাম সহায়তা প্রদান করে।

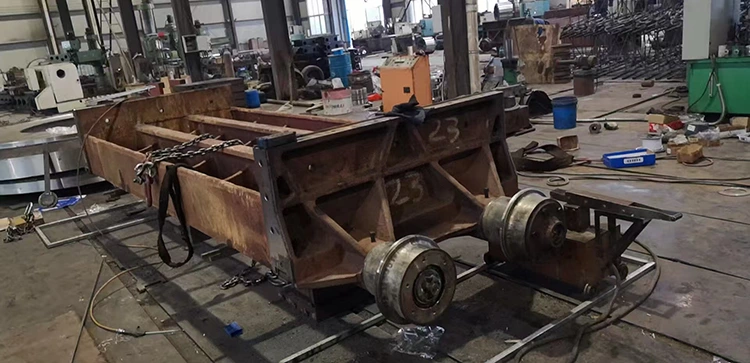

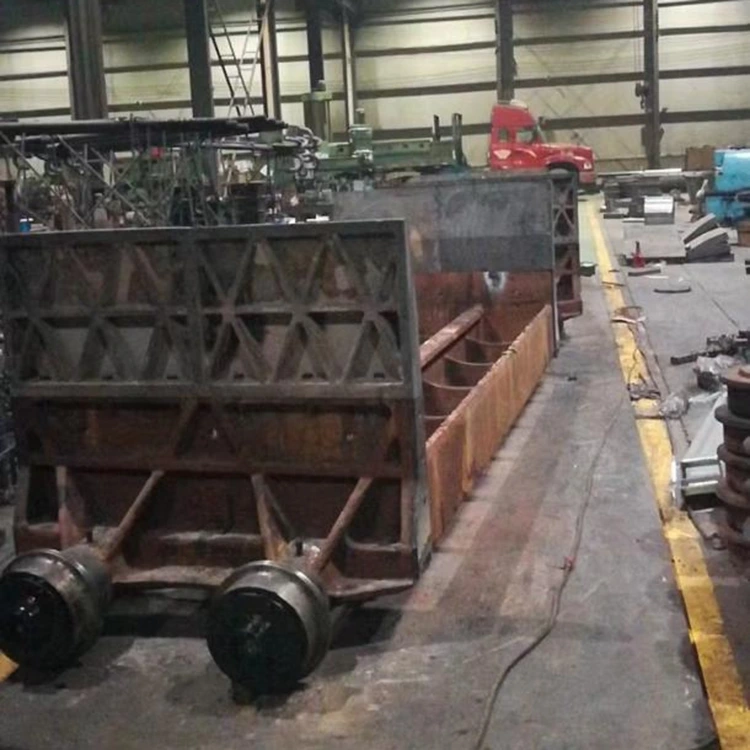

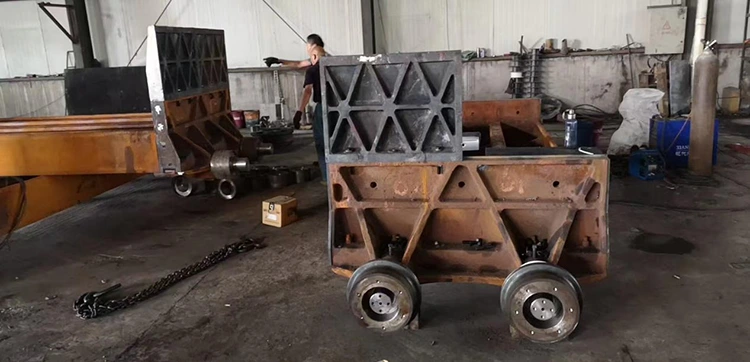

ডাবল-বিম ফ্রেমের বিশদ বিবরণ: ওয়েল্ডিং সিমের ক্লোজ-আপ ভিউ, রিব লেআউটকে শক্তিশালী করা এবং ডাবল-বিম ফ্রেমের সামগ্রিক কাঠামো, ফ্রেমের বার্ধক্যজনিত চিকিত্সার চিহ্ন এবং উপাদান পরীক্ষার রিপোর্ট প্রদর্শন করে; ডাবল বীম এবং ট্রলি প্যানেলের মধ্যে সংযোগ প্রক্রিয়ার চিত্র তুলে ধরে, ঐতিহ্যগত একক-বিম ট্রলির সাথে কাঠামোগত দৃঢ়তার পার্থক্যের তুলনা করে, Yuexin মেশিনের কাঠামোগত নকশা এবং ঢালাই প্রযুক্তির ক্ষমতা প্রদর্শন করে।

গ্রেট বার এবং ইনস্টলেশনের বিশদ: ঢালাই টেক্সচারের বিবর্ধিত দৃশ্য, অ্যালুমিনাইজড লেয়ার গ্লস এবং গ্রেট বারের স্তম্ভিত বিন্যাস কাঠামো, গ্রেট বারের বায়ুচলাচল এবং অ্যান্টি-লিকেজ নীতিগুলি ব্যাখ্যা করে; গ্রেট বারগুলির স্ন্যাপ-ফিট ইনস্টলেশন কাঠামো প্রদর্শন করা, দ্রুত প্রতিস্থাপন প্রক্রিয়া ব্যাখ্যা করা, রক্ষণাবেক্ষণের জন্য ডাউনটাইম হ্রাস করা।

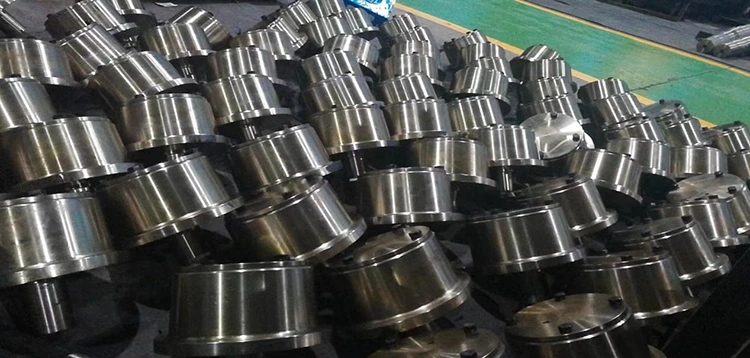

চাকা সেট এবং সীল করার বিশদ: চাকার ফোরজিং প্রক্রিয়া এবং ভারবহন আসনের সিলিং কাঠামো দেখানো, চাকা এবং ট্র্যাক ফিট এর নির্ভুল নিয়ন্ত্রণ ব্যাখ্যা করা; ট্রলিগুলির মধ্যে যৌগিক সিলিং ডিভাইসের ক্লোজ-আপ ভিউ, উচ্চ তাপমাত্রায় এর ইলাস্টিক ক্ষতিপূরণ ফাংশন ব্যাখ্যা করে, ফ্লু গ্যাস লিকেজ এবং শক্তির ক্ষতি হ্রাস করে।

তাপ প্রতিরোধ এবং সুরক্ষা বিবরণ: ট্রলি প্যানেলের উচ্চ-তাপমাত্রা প্রতিরোধী আবরণ এবং ফ্রেমের তাপ নিরোধক এবং সুরক্ষা ব্যবস্থা দেখানো, ট্রলির মূল উপাদানগুলিতে উচ্চ তাপমাত্রার প্রভাবের নিয়ন্ত্রণ ব্যাখ্যা করা; ট্রলির ক্লিনিং ডিভাইস ইন্টারফেস দেখানো, অবশিষ্ট সিন্টারযুক্ত আকরিক উপাদানের পরিচ্ছন্নতার স্কিম ব্যাখ্যা করে, ট্রলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।
